Ізалятарыгэта спецыяльныя сродкі кантролю ізаляцыі, якія могуць гуляць важную ролю ў паветраных лініях электраперадачы.У першыя гады ізалятары ў асноўным выкарыстоўваліся на слупах камунікацый і паступова ператварыліся ў высакавольтныя вежы злучэння правадоў, дзе шмат дыскападобных ізалятараў было падвешана на адным канцы.Ён выкарыстоўваўся для павелічэння шляху ўцечкі, звычайна вырабляўся са шкла або керамікі і называўся ізалятарам.Ізалятары гуляюць дзве асноўныя ролі ў паветраных лініях электраперадачы, а менавіта падтрымліваюць драты і прадухіляюць вяртанне току ў зямлю.Гэтыя дзве функцыі павінны быць гарантаваныя.Ізалятары не павінны выходзіць з ладу з-за розных электрамеханічных нагрузак, выкліканых зменамі навакольнага асяроддзя і ўмоў электрычнай нагрузкі.У адваротным выпадку ізалятар не будзе гуляць істотнай ролі, і гэта пашкодзіць тэрміну службы і эксплуатацыі ўсёй лініі.
Ізалятар: Гэта прадмет, які фіксуе і падвешвае дрот на вежы ў ізаляваным выглядзе.Звычайна выкарыстоўваюцца ізалятары для ліній электраперадачы: дыскападобныя фарфоравыя ізалятары, дыскападобныя шкляныя ізалятары,
Штангавая падвескакампазітныя ізалятары.(1) Ізалятары для фарфоравых бутэлек: бытавыя ізалятары для фарфору маюць высокую хуткасць зносу, ім трэба выяўляць нулявыя значэнні і маюць вялікую нагрузку на тэхнічнае абслугоўванне.
У выпадку ўдару маланкі і ўспышкі забруджвання могуць адбыцца аварыі з падзеннем струны, і яны паступова ліквідаваны.(2) Шкляны ізалятар: ён не мае самавыбуху, але хуткасць самавыбуху вельмі нізкая (як правіла, некалькі дзесяцітысячных).Тэхнічнае абслугоўванне не патрабуецца.У выпадку самавыбуху дэталяў з загартаванага шкла рэшткавая механічная трываласць усё роўна будзе складаць больш за 80% сілы разрыву, што можа забяспечыць бяспечную працу лініі.Не будзе серыйных аварый пры падзенні ў выпадку ўдару маланкі і ўспышкі забруджванняў.Ён шырока выкарыстоўваецца ў зонах забруджвання I і II класа.(3) Кампазітны ізалятар: ён мае такія перавагі, як добрыя характарыстыкі супраць забруджвання, лёгкі вага, высокая механічная трываласць і меншы аб'ём абслугоўвання, і шырока выкарыстоўваецца ў зонах забруджвання ўзроўню III і вышэй.

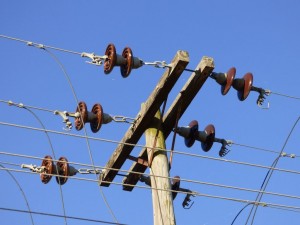

Фарфоравыя ізалятары: ізалятары шырока вядомыя як фарфоравыя бутэлькі, якія ўяўляюць сабой ізалятары, якія выкарыстоўваюцца для падтрымкі правадоў.Ізалятары могуць забяспечыць дастатковую ізаляцыю для правадыроў, папярочак і вежаў.Ён павінен вытрымліваць нагрузку ў вертыкальным кірунку дроту і нацяжэнне ў гарызантальным напрамку падчас працы.Ён таксама супрацьстаіць сонца, дажджу, змене клімату і хімічнай карозіі.Такім чынам, ізалятары павінны мець як добрыя электрычныя ўласцівасці, так і дастатковую механічную трываласць.Якасць ізалятара вельмі важная для бяспечнай эксплуатацыі лініі.Ізалятары можна падзяліць на апорныя ізалятары, падвесныя ізалятары, ізалятары супраць забруджвання і ізалятары ўтулкі ў адпаведнасці з іх структурай.У залежнасці ад прызначэння, яго можна падзяліць на тры катэгорыі: лінейныя ізалятары, апорныя ізалятары падстанцый і ўтулкі.Па матэрыяле ўцяпляльніка.У цяперашні час існуюць парцалянавыя, шкляныя і арганічныя кампазітныя ізалятары.Ізалятары, якія выкарыстоўваюцца ў паветраных лініях, - гэта звычайна шпількавыя ізалятары, ізалятары-матылі, падвесныя ізалятары, фарфоравыя папярочныя рычагі, стрыжневыя ізалятары і ізалятары нацяжэння.Існуюць два тыпу электрычных няспраўнасцяў ізалятараў: перакрыцце і прабой.Успышка адбываецца на паверхні ізалятара, і можна ўбачыць сляды гарэння, але звычайна характарыстыкі ізаляцыі не губляюцца;прабой адбываецца ўнутры ізалятара, а разрад адбываецца праз керамічны корпус паміж жалезнай вечкам і жалезнай ножкай.Ізалятары могуць быць цалкам разбураны дугой.Для паломкі варта звярнуць увагу на праверку слядоў разраду і апёкаў жалезных ножак.Для прадухілення прыліпання бруду, напрыклад пылу, які плавае, да паверхні ізалятара, фарміруецца шлях, які разбіваецца напругай на абодвух канцах ізалятара, гэта значыць шлях уцечкі.Такім чынам, адлегласць да паверхні павялічваецца, гэта значыць шлях уцечкі, а адлегласць, якая разраджаецца ўздоўж ізаляцыйнай паверхні, гэта значыць адлегласць уцечкі, называецца шляхам уцечкі.
Шлях уцечкі = адлегласць да паверхні / максімальнае напружанне сістэмы.У залежнасці ад ступені забруджвання, шлях уцечкі звычайна складае 31 мм/кілавольт у моцна забруджаных раёнах.Пра напружанне можна судзіць па колькасці ізалятараў, як правіла, 23 на 500 кв;16 для 330 кв;220 кв 9;110 кв 5;гэта мінімальная колькасць, і будзе яшчэ адзін-два.У лініі электраперадач 500 кВ у асноўным выкарыстоўваюцца чатыры правадыра з раздзяленнем, гэта значыць чатыры на адну фазу, 220 кВ выкарыстоўвае больш за два раздвоеных правадыра, а 110 кВ выкарыстоўвае яшчэ адзін.Каля 1 ізалятара - 6-10 кВ, 3 ізалятара - 35 кВ, ліній 60 кВ - не менш за 5 штук, 7 ізалятараў - 110 кВ, 11 ізалятараў - 220 кВ, 16 ізалятараў - 330 кВ;28 ізалятараў, безумоўна, 500KV.Для штыфтавых ізалятараў менш за 35 кВ няма розніцы ў колькасці штук.У паветраных лініях 10 кВ звычайна выкарыстоўваюцца адзінкавыя цэментавыя слупы даўжынёй 10-12 м і штыфтавыя ізалятары.Прамалінейная адлегласць паміж слупамі каля 70-80 м.Жалезнай рамы для 10 кВ няма, толькі слуп з трыма высакавольтнымі лініямі на ім.Распаўсюджаны ў сельскай мясцовасці;У паветраных лініях 35 кВ звычайна выкарыстоўваюцца 15-метровыя адзінарныя або двайныя цэментавыя слупы (таксама выкарыстоўваецца невялікая колькасць невялікіх жалезных вежаў, вышыня якіх знаходзіцца ў межах 15-20 метраў) і 2-3 кавалкі ізалятараў-матылькоў, прамая лінія паміж слупамі. каля 120 метраў;220KV, безумоўна, велізарная жалезная вежа.У паветраных лініях 220 кВ звычайна выкарыстоўваюцца жалезныя вежы вышынёй больш за 30 метраў і доўгія струны ізалятараў-матылькоў.Прамалінейная адлегласць паміж чыгуннымі вежамі складае больш за 200 метраў.Кампазітныя ізалятары: Забеспячэнне бяспечнай працы энергасістэмы і павышэнне надзейнасці электразабеспячэння з'яўляецца важным паказчыкам для ацэнкі энергетычных кампаній, а бесперапыннае выкарыстанне высокатэхналагічных матэрыялаў - эфектыўны спосаб вырашэння гэтай праблемы.У якасці новага прадукту кампазітны ізалятар з сіліконавай гумы мае такія перавагі, як малы вага, невялікі памер, анты-загаранне, устойлівасць да старэння, не патрабуе абслугоўвання і абслугоўвання, і шырока выкарыстоўваецца ў лініях 35 кВ і 110 кВ.
Час публікацыі: 30 студзеня 2023 г
